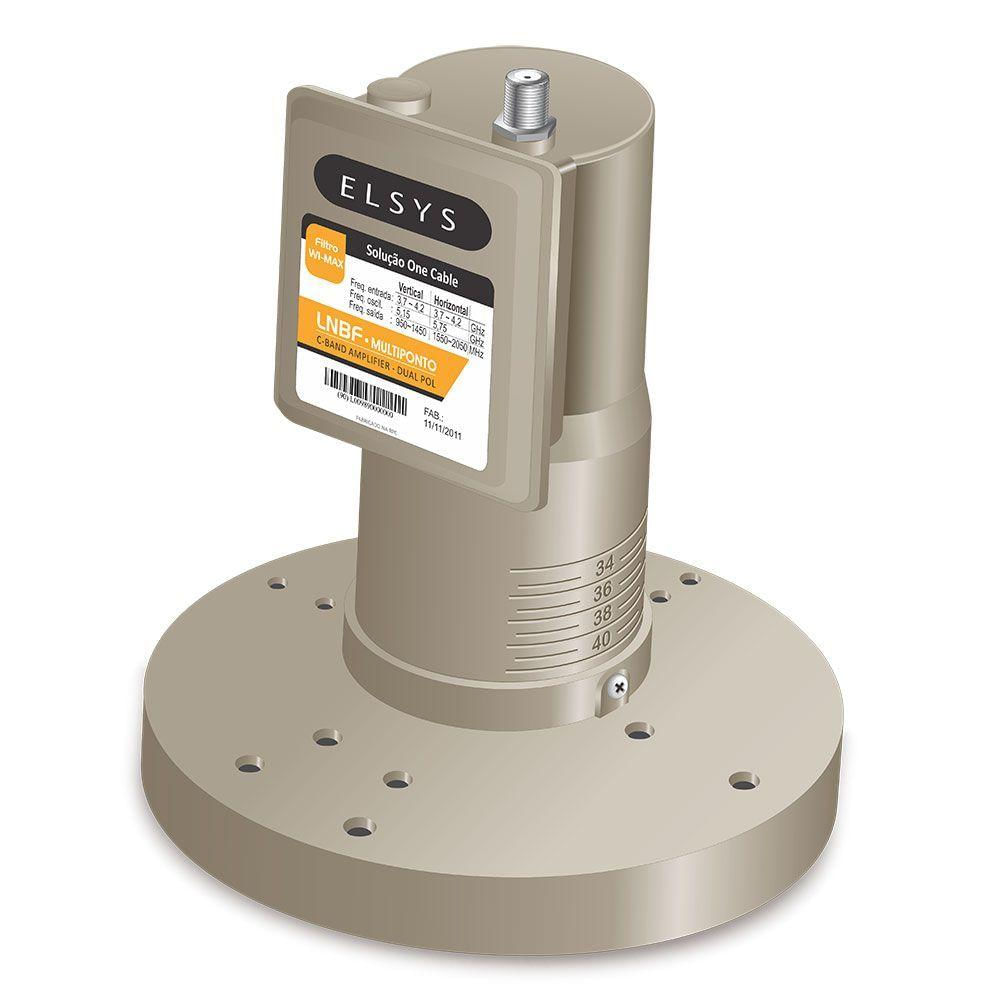

Lnbf Multiponto Elsys Banda C.

Lnbf Multiponto Elsys Banda C.

Frequência de entrada: 3.7 ~ 4.2 GHz
Freq. oscilador local:
5.150 GHz; +/-1 MHz
5.750 GHz; +/-1 MHz
Estabilidade de freq: +/- 2 MHz (-40º ~ 70ºC)
Ruído de fase L.O:
-55 dB/ Hz @ 1 KHz
-85 dB/ Hz @ 10 KHz
-105 dB/ Hz @ 100 KHz
Dispersão de sinal local: -45 dBm
Frequência de saída:
H: 950~1450 MHz
V: 1550~2050 MHz
Ganho de conversão:
65dB (típico) +/- 3 dB
55dB (Min. in 3.7GHz)
Linearidade de ganho: +/- 2dB/ 36MHz, 8dB toda banda
Rejeição de polariz. cruzada: 18 dB Min.
Rejeição de sinal de interf. 3.5GHz: 30 dB Min.
Saída VSWR: 2.5:1
Saída simulada: -60 dBm min.
